是否有现货：	是	认证：	ISO9001
品牌：	安徽中航电子	类型：	物理型传感器
转换方法：	电阻应变式	输出信号：	数字型
型号：	ZHZL-LX	包装：	盒装
综合精度：	0.05%	产量：	10000

一、产品介绍：

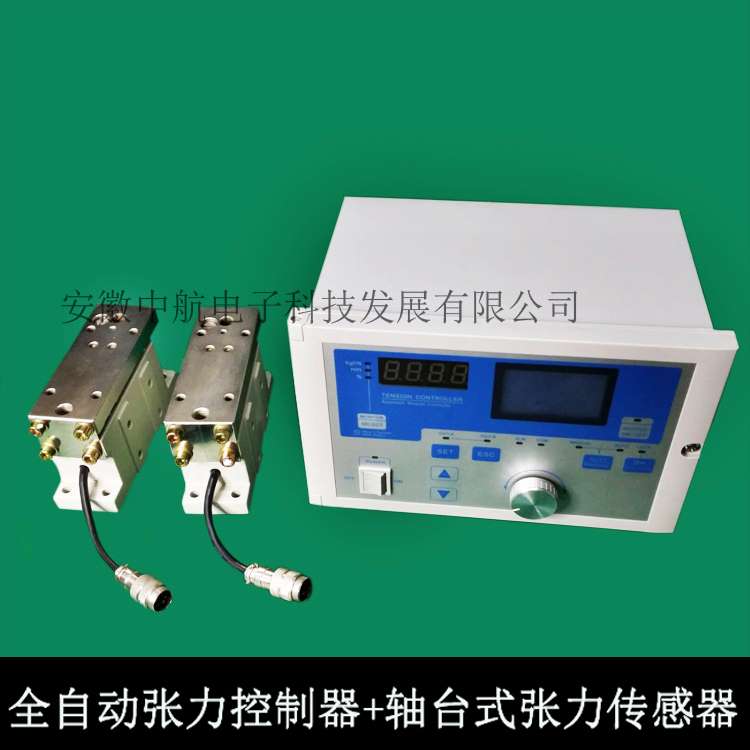

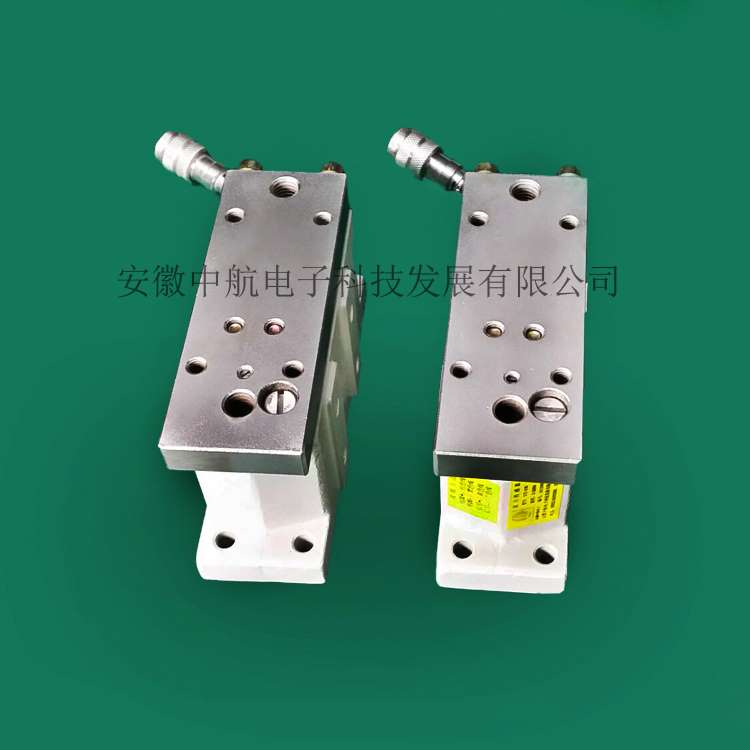

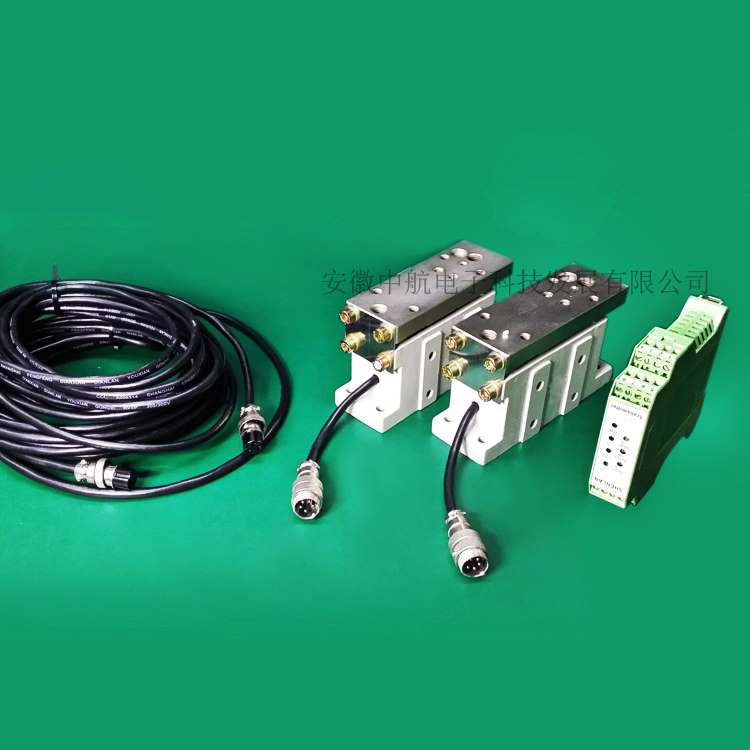

印刷机专用张力传感器ZHZL-LX轴座式张力传感器： ?该张力传感器是通过导辊和轴承座施加负载，使板簧如下图形变，然后通过差动变压器检测出张力，由于板簧的位移量极小，大约±200um，故又称微位移型张力传感器。传感器采用差动变压器结构，温度稳定性好，线性度高。 二、功能特点 1 、传感器直接采用进口高端套件组装，零点稳定，绝无力值漂移现象；与原装进口传感器品质相同，可与三菱公司 LX-030TD 、 LX-050TD 等张力传感器互换。 2 、当选型为 --X 型时，传感器输出标准变送信号，可直接将检测的张力信号输出给 PLC ； 三、 印刷机专用张力传感器ZHZL-LX轴座式张力传感器主要技术指标：

	?STS-015	?STS-030	?STS-050	STS-100?	STS-200?
额定负荷	?150N	300N?	500N?	?1000N	?2000N
负荷方向	?拉压	拉压?	拉压?	拉压?	拉压?
安装方式?	?基座、悬挂、侧挂	基座、悬挂、侧挂?	基座、悬挂、侧挂?	基座、悬挂、侧挂?	?基座、悬挂、侧挂
连接电缆	4芯屏蔽电缆
工作电源	5V／20mA	5V／20mA?	5V／20mA?	5V／20mA?	5V／20mA?
输出信号	?±150mV	?±150mV	?±150mV	±150mV?	±150mV?
	?标准电流信号(0-20mA)可转化为0-5V或0—10V的标准信号，输出信号为共阴极
?使用环境	?0-40cC
外形尺寸	134mmx48mmx78mm
重量	约1．8Kg

四、外形尺寸： ?
张力传感器使用注意事项： 在静态张力测控系统，应使固定负荷与变动负荷之和不大于所用传感器总额定负荷(传感器额定负荷×所配传感器个数)的80%。 在动态张力测控系统，还应考虑由于冲击所引起的附加载荷的影响。 设计加载装置及安装时应保证加载力的作用线与传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。 按本说明中的传感器量程选定确定所用传感器的额定载荷。 传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。 为防止化学腐蚀．安装时宜用凡士林涂抹传感器外表面。应避免阳光直晒和环境温度剧变的场台使用在无法避免时应加装防护或缓解装置。 为防止大电流直接窜过传感器本体而损坏传感器禁止在传感器安装后进行电焊作业，在万不得已时应在传感器加载装置两端加接铜编织线做的旁路器。 传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。 电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。 在高度精度使用场合，应使传感器和仪表在预热30分钟后使用。 传感器应放在干燥通风无腐蚀性气体的室内。
??
